Ecuaciones y Sistemas Lineales con R, Python y Octave

2.3 Trabajando con `R`

En esta sección veremos como

Trabajar con sistemas compatibles determinados
Representar ecuaciones de un sistema lineal
Utilizar el Método de Gauss
Trabajar con sistemas compatibles indeterminados
Trabajar con sistemas incompatibles
Resolver ecuaciones matriciales

y todas estas cosas con R.

2.3.1 Sistemas compatibles determinados con `R`

Dado el sistema de ecuaciones lineales

\[\left\{\begin{matrix}a_{11}x_1+a_{12}x_2+\cdots+a_{1n}x_n & = & b_1\\ a_{21}x_1+a_{22}x_2+\cdots+a_{2n}x_n & = & b_2\\ \vdots & \ & \vdots\\ a_{m1}x_1+a_{m2}x_2+\cdots+a_{mn}x_n & = & b_m\\\end{matrix}\right.\]

Si lo pasamos a su forma matricial, \(AX = b\), podremos resolverlo de forma sencilla con la función solve(A,b), siempre que se trate de un sistema compatible determinado.

Ejemplo 1

Dado el siguiente sistema de ecuaciones lineales, calculemos su solución:

\[\left\{\begin{matrix} x_1 &+& x_2 &+& 2x_3 &=& 9\\ 2x_1 &+& 4x_2 &-& 3x_3 &=& 1\\ 3x_1 &+& 6x_2 &-& 5x_3 &=& 0\end{matrix}\right.\]

Observemos que, en este caso, se trata de un sistema de 3 ecuaciones con 3 incógnitas.

Lo pasamos a su forma matricial:

A = rbind(c(1,1,2),c(2,4,-3),c(3,6,-5))
b = c(9,1,0)
AB = cbind(A,b)

Comprobamos que el rango de \(A\) es igual al de la ampliada, para ver si el sistema es compatible

qr(A)$rank==qr(AB)$rank

[1] TRUE

Ahora, comprobamos si es igual al número de incógnitas, para ver si es compatible determinado

qr(A)$rank==3

[1] TRUE

Finalmente, una vez visto que se trata de un sistema compatible determinado por el Teorema de Rouché-Frobenius, resolvemos:

solve(A,b)

[1] 1 2 3

En definitiva, la solución de nuestro sistema es \[x_1 = 1,\ x_2 = 2,\ x_3 = 3\]

Para comprobar que se trata de la solución correcta, solamente tenéis que sustituir la solución obtenida en cada una de las ecuaciones y ver que se cumplen todas y cada una de las igualdades.

Otra forma de comprobar que la solución obtenida es la correcta, es realizando el siguiente producto de matrices y ver que es igual al vector de términos independientes

solution = c(1,2,3)
A%*%solution

     [,1]
[1,]    9
[2,]    1
[3,]    0

A%*%solution == b

     [,1]
[1,] TRUE
[2,] TRUE
[3,] TRUE

Con lo cual, efectivamente, el vector \((1,2,3)\) es solución de nuestro sistema. Además es la única, ya que recordemos que se trataba de un sistema compatible determinado.

Hay otra forma de resolver sistemas compatibles determinados. La librería matlib nos ofrece, aparte de la función Solve, muchas otras funciones que pueden sernos de utilidad a la hora de resolver sistemas de ecuaciones lineales. Sobre todo, los de 2 o 3 ecuaciones.

Atención. Para los usuarios de Mac, a la hora de utilizar matlib, tendréis que ir a xquartz.org e instalar el paquete. Si no, no os funcionará todo lo relativo a esta librería

Ejemplo 2

Resolvamos esta vez un sistema de dos ecuaciones con dos incógnitas:

\[\left\{\begin{matrix} 2x_1 &+& 2x_2 &=& 1\\ -x_1 &+& x_2 &=& 2\end{matrix}\right.\]

Si lo expresamos en su forma matricial, obtenemos,

A = rbind(c(2,2),c(-1,1))
b = c(1,2)
AB = cbind(A,b)

Una vez lo tenemos en forma matricial, podemos mostrarlo con la función showEqn()

showEqn(A, b)

 2*x1 + 2*x2  =  1
-1*x1 + 1*x2  =  2

La librería matlib también nos permite calcular el rango de una matriz con la función R()

R(A)

[1] 2

R(AB)

[1] 2

Además, mediante la función all.equal(), podemos comprobar si el sistema es compatible. Es decir, si los rangos de \(A\) y la matriz ampliada \(AB\) son iguales:

all.equal(R(A),R(AB))

[1] TRUE

Como en este caso el rango de la matriz de coeficientes y el de la ampliada coinciden entre sí y con el número de incógnitas, por el Teorema de Rouché-Frobenius podemos concluir que se trata de un sistema compatible determinado.

Finalmente, una vez visto que se trata de un sistema compatible determinado, resolvemos:

Solve(A, b, fractions = TRUE)

x1    =  -3/4
  x2  =   5/4

Observación. El parámetro fractions nos permite mostrar las soluciones no enteras en forma de fracción, siempre que esta exista. Su valor por defecto es FALSE

2.3.2 Representación de sistemas con `R`

Otra cosa interesante que nos proporciona la librería matlib es el poder dibujar las ecuaciones de un sistema mediante las funciones plotEqn() o plotEqn3d(), en función de si tenemos 2 o 3 incógnitas.

En caso de tener un sistema de dos ecuaciones con dos incógnitas, como por ejemplo el del Ejemplo 2, recordemos

 2*x1 + 2*x2  =  1
-1*x1 + 1*x2  =  2

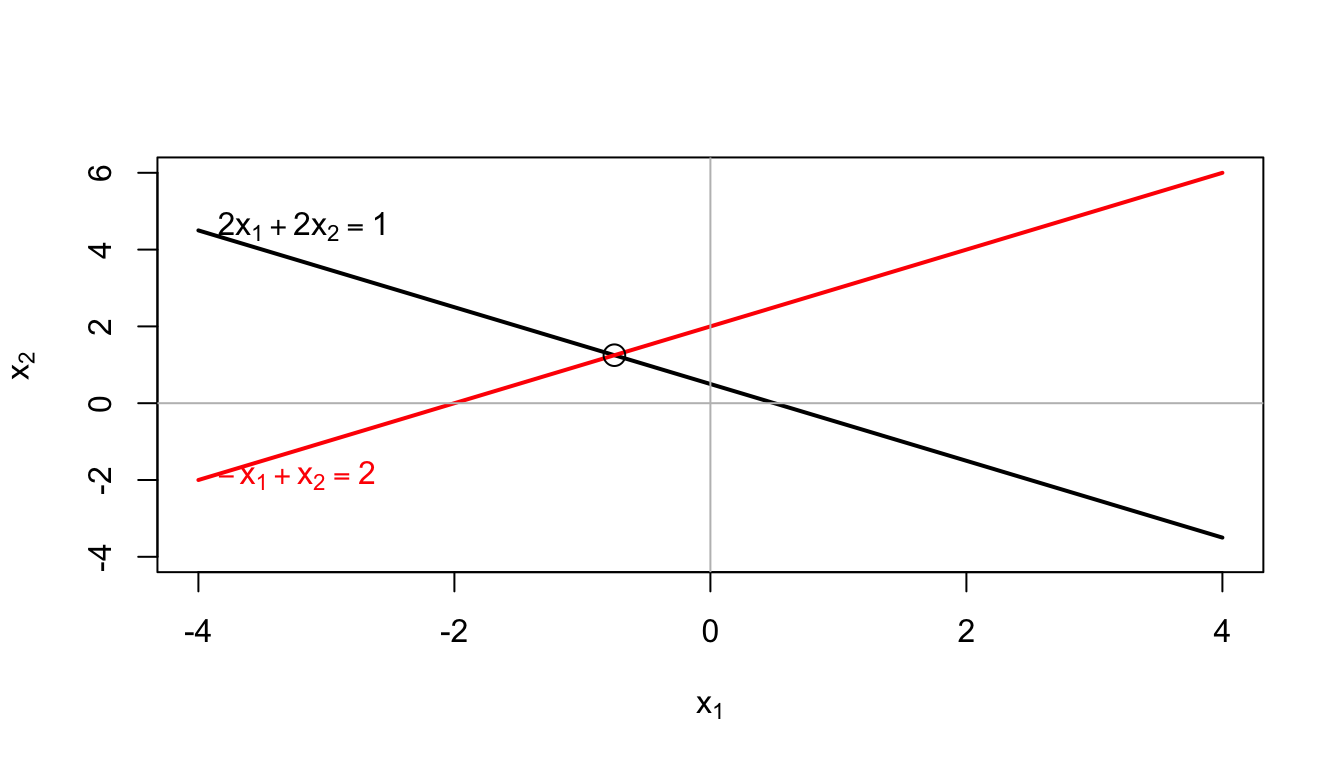

Su representación sería la siguiente:

plotEqn(A,b)

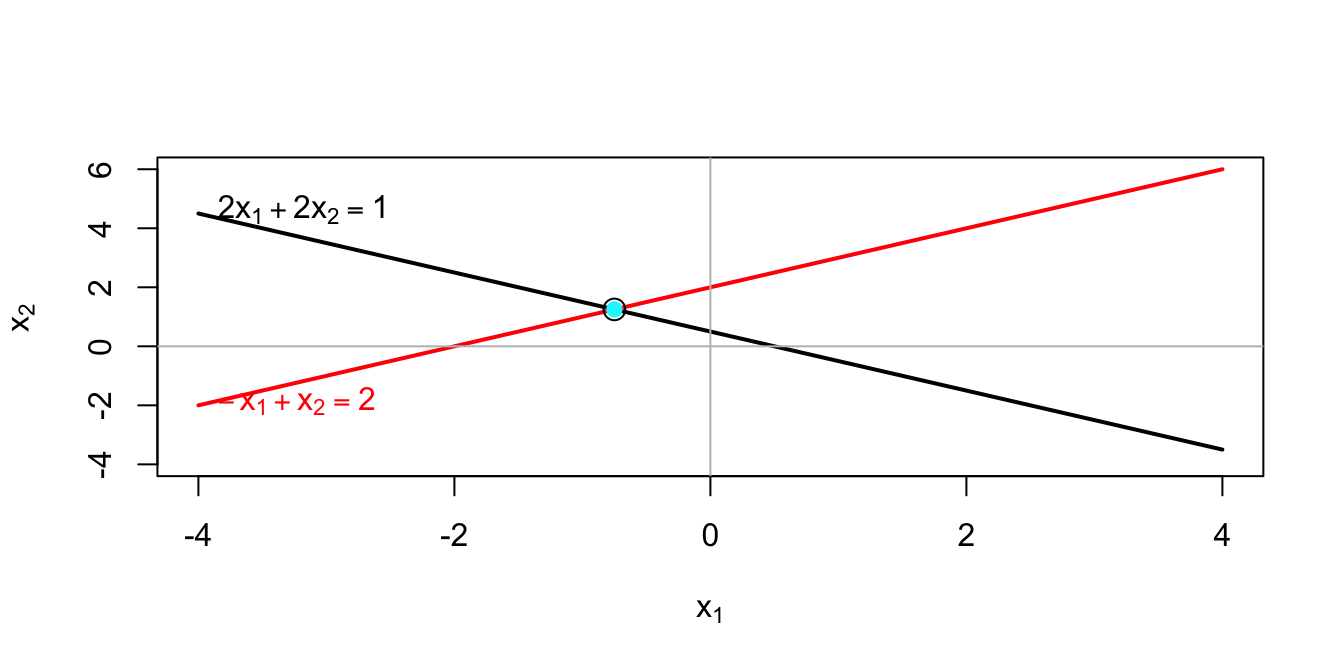

La solución que anteriormente habíamos encontrado,

\[\left\{\begin{matrix}x_1 = -\frac{3}{4}\\x_2 = \frac{5}{4}\end{matrix}\right.\]

es el punto donde ambas rectas intersecan.

plotEqn(A,b)
points(-3/4,5/4, col = "turquoise1", pch = 19)

En caso de tener un sistema de tres ecuaciones y dos variables, como por ejemplo

Ejemplo 3

\[\left\{ \begin{matrix}4x&+&2y&=&3\\ x&-&2y&=&2\\ 3x&+&4y&=&1\end{matrix}\right.\]

Pasándolo a su forma matricial tenemos,

A = rbind(c(4,2),c(1,-2),c(3,4))
b = c(3,2,1)
showEqn(A,b)

4*x1 + 2*x2  =  3
1*x1 - 2*x2  =  2
3*x1 + 4*x2  =  1

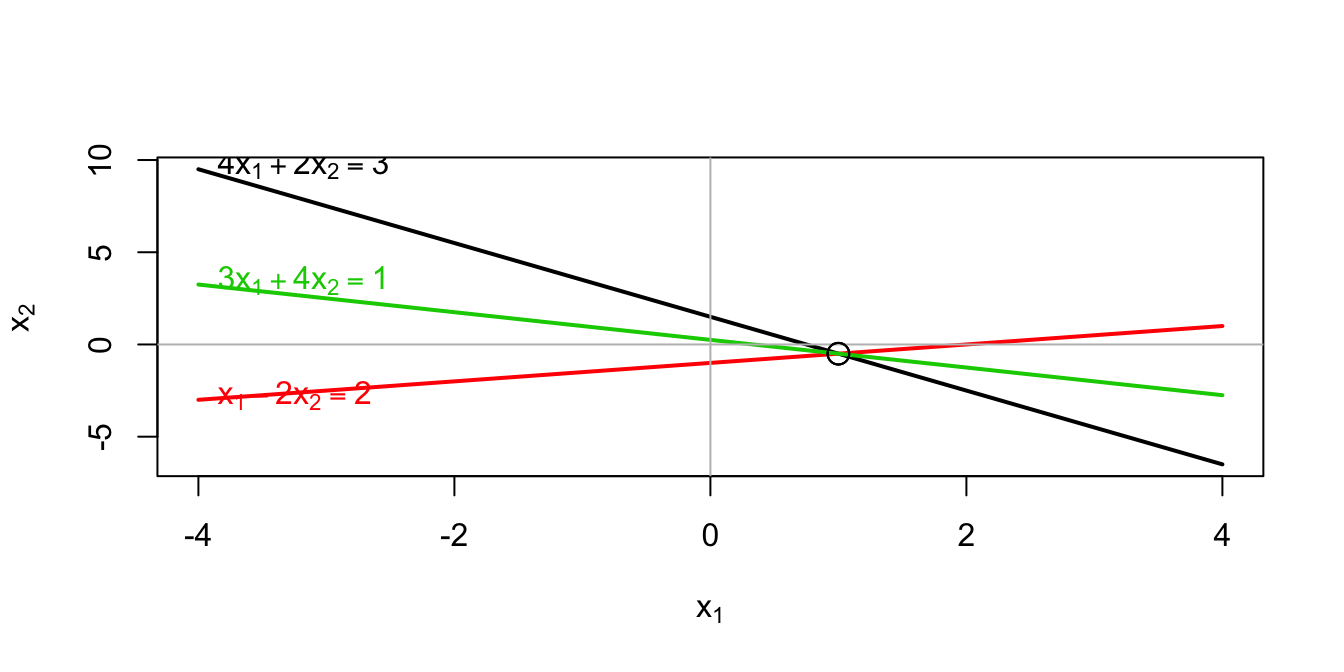

Y su representación gráfica se consigue, de nuevo, mediante la función plotEqn(), ya que volvemos a tener dos incógnitas.

plotEqn(A,b)

Como de nuevo vuelve a haber un punto donde intersecan todas rectas, gráficamente podemos concluir que se trata de un sistema compatible determinado.

Ejercicio 1

Comprobad que, efectivamente, se trata de un sistema compatible determinado haciendo uso del Teorema de Rouché-Frobenius
Calculad su solución

Si, en cambio, tenemos un sistema de 3 ecuaciones con 3 incógnitas, como por ejemplo el sistema del Ejemplo 1

A = rbind(c(1,1,2),c(2,4,-3),c(3,6,-5))
b = c(9,1,0)
showEqn(A,b)

1*x1 + 1*x2 + 2*x3  =  9
2*x1 + 4*x2 - 3*x3  =  1
3*x1 + 6*x2 - 5*x3  =  0

Su representación gráfica se consigue haciendo uso de la función plotEqn3d, tal y como se muestra en la siguiente diapositiva.

plotEqn3d(A,b, xlim = c(-3,3), ylim = c(0,6))

Representación gráfica del sistema del Ejemplo 1 con R

Observación. Esto solo es una imagen, pero el resultado de esta función es interactivo.

En el plot anterior, se puede observar que hay un punto negro. Ese punto, representa la única intersección de los 3 planos. En otras palabras, esa es la solución que habíamos obtenido anteriormente.

Más concretamente, se trata del punto \(P = (1,2,3)\)

2.3.3 Método de Gauss con `R`

La librería matlib también nos ofrece la oportunidad de utilizar el Método de Gauss para resolver sistemas de ecuaciones lineales.

La función echelon() nos calucla la matriz escalonada reducida de cualquier matriz.

Si reducimos la matriz ampliada a una matriz escalonada reducida equivalente, podremos deducir fácilmente la solución del sistema (suponiendo que la haya).

Ejemplo 1

Recuperemos el sistema de 3 ecuaciones con 3 incógnitas:

\[\left\{\begin{matrix} x_1 &+& x_2 &+& 2x_3 &=& 9\\ 2x_1 &+& 4x_2 &-& 3x_3 &=& 1\\ 3x_1 &+& 6x_2 &-& 5x_3 &=& 0\end{matrix}\right.\]

A = rbind(c(1,1,2),c(2,4,-3),c(3,6,-5))
b = c(9,1,0)
AB = cbind(A,b)

Entonces, la función echelon() aplicada a la matriz ampliada del sistema nos devuelve

echelon(AB)

           b
[1,] 1 0 0 1
[2,] 0 1 0 2
[3,] 0 0 1 3

De donde, claramente, podemos deducir que la solución es

\(x_1 = 1,\ x_2 = 2\) y \(x_3=3\)

Esto se debe a que la primera columna de la matriz que obtenemos hace referencia a la primera variable; la segunda columna a la segunda variable; la tercera, a la variable \(x_3\); y, la última, al vector de términos independientes (modificado debido a las operaciones realizadas con el Método de Gauss).

Por tanto, que en la primera fila haya un 1 en la primera columna y 0’s en la segunda y tercera columnas, nos indica que la variable \(x_1\) toma el valor que haya en la última columna de esa fila. Es decir, \(x_1 = 1\).

Por otro lado, en la segunda fila hay un 1 en la segunda columna (y 0’s en la primera y la tercera), lo cual nos informa de que en este caso es la variable \(x_2\) la que tomará el valor que se encuentra en la última columna de esa misma fila, la cual corresponde al vector de términos independientes. En otras palabras, \(x_2 = 2\).

Siguiendo el mismo razonamiento, llegamos a la conclusión de que \(x_3 = 3\)

La función echelon() tiene el parámetro verbose que, igualado a TRUE, nos muestra las operaciones elementales llevadas a cabo para conseguir la matriz escalonada reducida.

Merece la pena que lo comprobéis vosotros mismos en la consola, ya que en estas diapositivas no cabe toda esa información.

Además, la función echelon() también cuenta con el parámetro fractions, muy útil para no estar arrastrando decimales.

echelon(AB, verbose = TRUE, fractions = TRUE)


Initial matrix:
              b
[1,]  1  1  2  9
[2,]  2  4 -3  1
[3,]  3  6 -5  0

row: 1

 exchange rows 1 and 3
              b
[1,]  3  6 -5  0
[2,]  2  4 -3  1
[3,]  1  1  2  9

 multiply row 1 by 1/3
                    b
[1,]    1    2 -5/3    0
[2,]    2    4   -3    1
[3,]    1    1    2    9

 multiply row 1 by 2 and subtract from row 2
                    b
[1,]    1    2 -5/3    0
[2,]    0    0  1/3    1
[3,]    1    1    2    9

 subtract row 1 from row 3
                    b
[1,]    1    2 -5/3    0
[2,]    0    0  1/3    1
[3,]    0   -1 11/3    9

row: 2

 exchange rows 2 and 3
                    b
[1,]    1    2 -5/3    0
[2,]    0   -1 11/3    9
[3,]    0    0  1/3    1

 multiply row 2 by -1
                       b
[1,]     1     2  -5/3     0
[2,]     0     1 -11/3    -9
[3,]     0     0   1/3     1

 multiply row 2 by 2 and subtract from row 1
                       b
[1,]     1     0  17/3    18
[2,]     0     1 -11/3    -9
[3,]     0     0   1/3     1

row: 3

 multiply row 3 by 3
                       b
[1,]     1     0  17/3    18
[2,]     0     1 -11/3    -9
[3,]     0     0     1     3

 multiply row 3 by 17/3 and subtract from row 1
                       b
[1,]     1     0     0     1
[2,]     0     1 -11/3    -9
[3,]     0     0     1     3

 multiply row 3 by 11/3 and add to row 2
           b
[1,] 1 0 0 1
[2,] 0 1 0 2
[3,] 0 0 1 3

2.3.4 Sistemas compatibles indeterminados con `R`

En caso de tener sistemas compatibles indeterminados, no podemos aplicar directamente la función solve(), ya que ésta solamente está pensada para sistemas compatibles determinados.

No obstante, con todas las funciones presentadas anteriormente, es fácil averiguar si el sistema con el que estamos trabajando es un sistema compatible indeterminado y, además, podemos resolverlo.

Ejemplo 4

Dado el siguiente sistema de ecuaciones lineales:

\[\left\{\begin{matrix}x&+&y&-&z&=& 2\\x&-&y&+&z&=&1\\3x&+&y&-&z&=&5\end{matrix}\right.\]

Vemos que se trata de un sistema de 3 ecuaciones con 3 incógnitas. Pasándolo a su forma matricial, obtenemos:

A = matrix(c(1,1,-1,1,-1,1,3,1,-1), byrow = TRUE, nrow = 3, ncol = 3)
b = c(2,1,5)
AB = cbind(A,b)

Si comprobamos los rangos de la matriz de coeficientes \(A\) y la matriz ampliada del sistema, obtenemos

c(R(A),R(AB))

[1] 2 2

all.equal(R(A),R(AB))

[1] TRUE

Sin embargo, a pesar de que los rangos sean iguales, el número de incógnitas es 3. Por tanto, por el Teorema de Rouché-Frobenius, concluimos que se trata de un sistema compatible indeterminado.

La función echelon() puede también indicarnos que se trata de un sistema compatible indeterminado:

echelon(AB)

              b
[1,] 1 0  0 1.5
[2,] 0 1 -1 0.5
[3,] 0 0  0 0.0

En este caso, nos está indicando que la variable \(x_3\) es libre. Es decir, puede tomar cualquier valor en \(\mathbb{R}\)

En caso de no verlo tan claro, la función Solve() lo muestra más claramente

Solve(A,b, fractions = TRUE)

x1           =  3/2
  x2 - 1*x3  =  1/2
          0  =    0

Vemos que \(x_1 = \frac{3}{2}\), \(x_3\) es libre y \(x_2\) depende del valor que tome \(x_3\).

Es decir, nuestra solución es de la forma

\[x_1 = \frac{3}{2},\ x_2 = \frac{1}{2}+x_3,\ x_3\in\mathbb{R}\]

Con lo cual, nuestro conjunto de soluciones para este sistema es infinito.

Existe otra opción, que es dibujar el sistema.

En este caso, al tener 3 variables, necesitamos utilizar plotEqn3d()

plotEqn3d(A,b, xlim = c(-10,10), ylim = c(-10,10), zlim = c(-10,10))

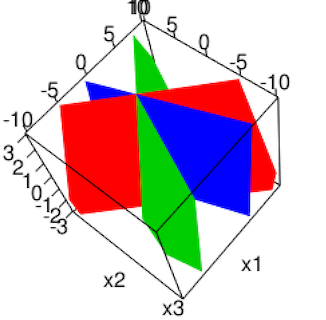

Representación gráfica del sistema del Ejemplo 4 con R

Gráficamente, podemos concluir que el conjunto de soluciones es infinito pues se trata de una recta: la interesección de los 3 planos.

De hecho, podemos representar nuestro conjunto de soluciones por

\[\left\{x\in \mathbb{R}^3 \ :\ x_1 = \frac{3}{2},\ x_2 = \frac{1}{2}+x_3,\ x_3\in\mathbb{R}\right\}\] \[(x_1,x_2,x_3) = \left(\frac{3}{2}, \frac{1}{2}, 0\right) + \lambda (0,1,1)\]

2.3.5 Sistemas incompatibles con `R`

Con todas las funciones presentadas anteriormente, es fácil averiguar si el sistema con el que estamos trabajando es un sistema incompatible.

Ejemplo 5

Supongamos que nos dan el siguiente sistema de ecuaciones lineales:

\[\left\{\begin{matrix}x&+&y &=& 2\\x&-&y&=&1\\2x&+&y&=&3\end{matrix}\right.\]

Tenemos un sistema de 3 ecuaciones con dos incógnitas, donde

A = cbind(c(1,1,2),c(1,-1,1))
b = c(2,1,3)
AB = cbind(A,b)

Si comprobamos los rangos de la matriz de coeficientes \(A\) y la matriz ampliada del sistema, obtenemos

c(R(A),R(AB))

[1] 2 3

all.equal(R(A),R(AB))

[1] "Mean relative difference: 0.5"

Entonces, como los rangos son diferentes, por el Teorema de Rouché-Frobenius, concluimos que se trata de un sistema incompatible

Mediante la función echelon(), también podemos ver fácilmente que se trata de un sistema incompatible

echelon(AB)

         b
[1,] 1 0 0
[2,] 0 1 0
[3,] 0 0 1

Si no lo veis tan claro, Solve() lo muestra aún más explicitamente:

Solve(A,b, fractions = TRUE)

x1    =  4/3
  x2  =  1/3
   0  =  1/3

Tanto con echelon() como con Solve(), lo que obtenemos son igualdades como \[0 = 1\\ 0 = \frac{1}{3}\]

las cuales claramente son falsas. Esto es lo que nos lleva a concluir que se trata de un sistema incompatible

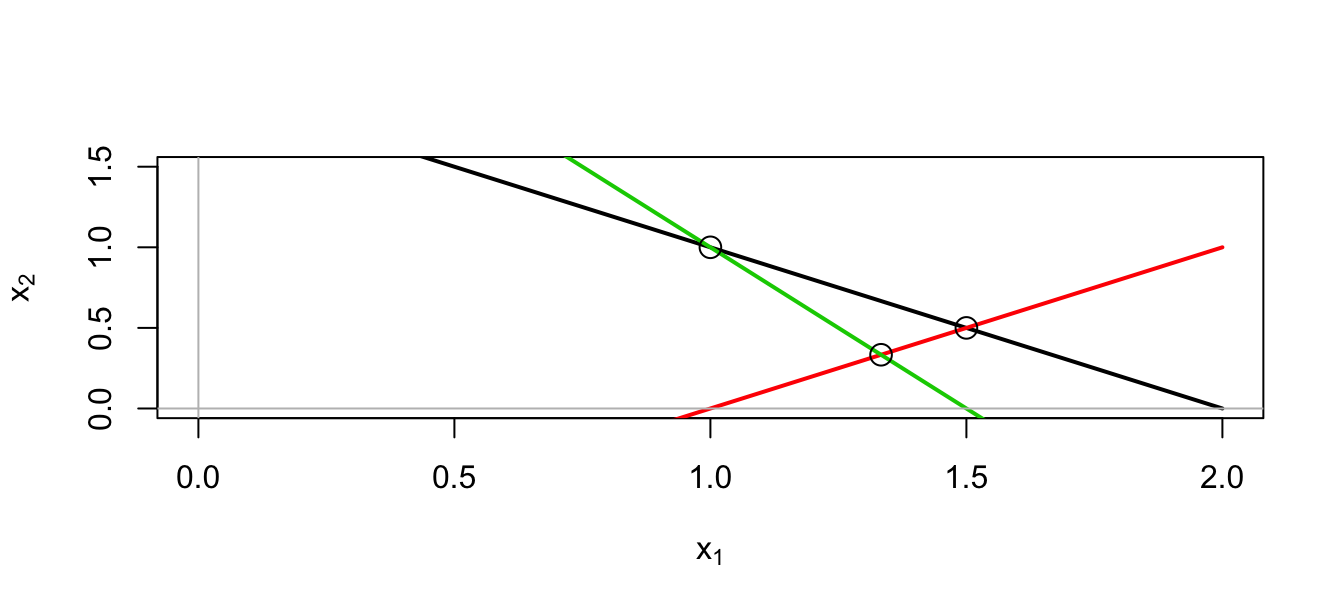

Finalmente, si lo que queréis es una comprobación gráfica, la función plotEqn() es la que nos servirá en este caso:

plotEqn(A,b, xlim = c(0,2), ylim = c(0,1.5))

En el plot anterior, podemos ver que cada par de rectas tiene solución. Es decir, las rectas intersecan 2 a 2.

No obstante, vemos que no existe punto en que las 3 rectas intersequen.

Este es el motivo por el cual gráficamente podemos concluir que se trata de un sistema incompatible.

2.3.6 Ecuaciones matriciales con `R`

Dada una ecuación matricial, si la tenemos de la siguiente forma \(AX = B\), donde \(A,B\) son matrices, entonces la podemos resolver haciendo uso de la función solve(A,B)

Ejemplo 6

Sea la ecuación matricial \[AX + 3B = (C+D)X+3D+10I_2\] donde

\[A =\begin{pmatrix}0 & 4\\2 & 1\end{pmatrix},\quad B =\begin{pmatrix}1 & -1\\ 2 & 3\end{pmatrix},\quad C =\begin{pmatrix}1 & 2\\ 3 & -2\end{pmatrix},\] \[D =\begin{pmatrix}-2 & 1\\ -1 & 1\end{pmatrix},\quad I_2 =\begin{pmatrix}1 & 0\\ 0 & 1\end{pmatrix}\]

Pasando los términos multiplicados por \(X\) a la izquierda y los que no a la derecha, obtenemos

\[AX-(C+D)X = 3D-3B+10I_2\]

Sacando factor común \(X\) por la derecha en el primer término y factor común 3 en el segundo término, tenemos

\[(A-(C+D))X = 3(D-B)+10I_2\]

Nuestras matrices son:

A = rbind(c(0,4),c(2,1))
B = rbind(c(1,-1),c(2,3))
C = rbind(c(1,2),c(3,-2))
D = rbind(c(-2,1),c(-1,1))
I = diag(1, nrow = 2, ncol = 2)

La matriz que multiplica a \(X\), a la que llamaremos \(M\), es

M = A-(C+D)

mientras que la matriz del segundo miembro de la igualdad, \(N\), es

N = 3*(D-B)+10*I

Una vez calculadas \(M\) y \(N\), tenemos la ecuación matricial de la forma \(MX = N\). Entonces, la podemos resolver realizando lo siguiente:

X = solve(M,N)
X

     [,1] [,2]
[1,]  5.5    4
[2,] -4.5    2

Comprobamos nuestro resultado:

A%*%X + 3*B == (C+D)%*%X+3*D+10*I

     [,1] [,2]
[1,] TRUE TRUE
[2,] TRUE TRUE

2.4 Trabajando con `Python`

En esta sección veremos como

Trabajar con sistemas compatibles determinados
Representar ecuaciones de un sistema lineal
Trabajar con sistemas compatibles indeterminados
Trabajar con sistemas incompatibles

y todas estas cosas con Python.

2.4.1 Sistemas compatibles determinados con `Python`

Dado el sistema de ecuaciones lineales

Si lo pasamos a su forma matricial, \(AX = b\), podremos resolverlo de forma sencilla con la función numpy.linalg.solve(A,b), siempre que se trate de un sistema compatible determinado.

Ejemplo 1

Dado el siguiente sistema de ecuaciones lineales, calculemos su solución:

\[\left\{\begin{matrix} x_1 &+& x_2 &+& 2x_3 &=& 9\\ 2x_1 &+& 4x_2 &-& 3x_3 &=& 1\\ 3x_1 &+& 6x_2 &-& 5x_3 &=& 0\end{matrix}\right.\]

Se trata de un sistema de 3 ecuaciones con 3 incógnitas. Pasándolo a su forma matricial,

import numpy as np
A = np.array([[1,1,2],[2,4,-3],[3,6,-5]])
b = np.array([9,1,0])
AB = np.array([[1,1,2,9],[2,4,-3,1],[3,6,-5,0]])

Comprobamos que el rango de \(A\) es igual al de la ampliada, para ver si el sistema es compatible

np.linalg.matrix_rank(A) == np.linalg.matrix_rank(AB)

True

Ahora, comprobamos si es igual al número de incógnitas, para ver si es compatible determinado

np.linalg.matrix_rank(A) == 3

True

Finalmente, resolvemos

x = np.linalg.solve(A, b)
x

array([1., 2., 3.])

Es decir, nuestra única solución es \(x = (1,2,3)\)

Recordad que la comprobación la podemos hacer de 2 formas:

Sustituyendo la solución en cada una de las ecuaciones y ver que se cumplen todas las igualdades
Viendo que la multiplicación de la matriz de coeficientes por la solución da el vector de términos independientes

El segundo caso en Python vendría dado por el siguiente bloque de código:

A.dot(x)

array([9., 1., 0.])

donde podemos ver que al multiplicar \(A\) por nuestra solución, obtenemos el vector de términos independientes \(b = (9,1,0)\)

También podemos resolver sistemas compatibles determinados con la librería sympy

Además, lo podremos resolver de tres formas:

Introduciendo la lista de ecuaciones
Introduciendo la matriz ampliada
Introduciendo el sistema

Ejemplo 2

Resolvamos esta vez un sistema de dos ecuaciones con dos incógnitas:

\[\left\{\begin{matrix} 2x_1 &+& 2x_2 &=& 1\\ -x_1 &+& x_2 &=& 2\end{matrix}\right.\]

from sympy import *
from sympy.solvers.solveset import linsolve
x,y,z = symbols('x,y,z')
x1,x2,x3 = symbols('x1,x2,x3')

Si lo queremos resolver introduciendo la lista de ecuaciones, primero tenemos que transformarlas de modo que todas estén igualadas a 0. En nuestro caso, tendremos el siguiente sistema equivalente:

\[\left\{\begin{matrix} 2x_1 &+& 2x_2 &-&1&=& 0\\ -x_1 &+& x_2 &-&2&=&0\end{matrix}\right.\]

Por tanto, introducimos lo siguiente

linsolve([2*x1 + 2*x2 - 1, -x1 + x2 - 2], (x1, x2))

FiniteSet((-3/4, 5/4))

Si lo queremos resolver introduciendo la matriz ampliada,

linsolve(Matrix(([2, 2, 1], [-1, 1, 2])), (x1, x2))

FiniteSet((-3/4, 5/4))

Si lo queremos hacer introduciendo el sistema,

AB = Matrix(((2, 2, 1), (-1, 1, 2))) #Matriz ampliada
A = AB[:, :-1] #Todas las filas de todas las columnas menos la última
b = AB[:, -1]#Todas las filas de la última columna
system = A,b
linsolve(system, x1, x2)

FiniteSet((-3/4, 5/4))

2.4.2 Representación de sistemas con `Python`

Con la librería matplotlib podemos representar gráficamente nuestros sistemas de ecuaciones lineales tal cual hacíamos con R

import matplotlib.pyplot as plt

¡Atención! Todo el código mostrado en este apartado se encuentra en un archivo de Jupyter llamado Tema 2, ya que R daba demasiados problemas para ejecutar los gráficos.

Dado el sistema de 2 ecuaciones lineales con 2 incógnitas visto en el Ejemplo 2,

\[\left\{\begin{matrix}2x_1 &+&2x_2&=&1\\ -x_1 &+&4x_2&=&2\end{matrix}\right.\]

Reescribiéndolo del siguiente modo, es decir, aislando la variable \(x_2\)

\[\left\{\begin{matrix}x_2&=&\frac{1}{2}-x_1\\ x_2&=&\frac{2+x_1}{4}\end{matrix}\right.\]

su representación gráfica viene dada por

x1 = np.linspace(0, 10, 100)
plt.plot(x1, 1/2-x1, x1, (2+x1)/4)

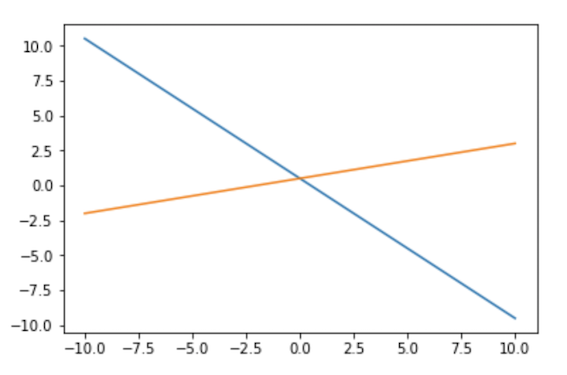

Representación gráfica del sistema del Ejemplo 2 con Python

Donde:

Damos 100 valores entre 0 y 10 a la variable \(x_1\)
El eje horizontal representa la variable \(x_1\)
El eje vertical representa la variable \(x_2\)
Claramente se observa que el sistema es compatible determinado, ya que hay un único punto donde las dos rectas intersecan.
El punto de intersección es la solución que hemos encontrado previamente: \(\left(-\frac{3}{4},\frac{5}{4}\right)\)

Ejemplo 3

\[\left\{\begin{matrix}4x &+&2y&=&3\\ x &-&2y&=&2\\ 3x &+&4y&=&1\end{matrix}\right.\]

Si lo reescribimos de la forma:

\[\left\{\begin{matrix}y&=&\frac{3}{2}-2x\\ y&=&\frac{x}{2}-1\\ y &=& \frac{1-3x}{4}\end{matrix}\right.\]

El siguiente código genera el siguiente gráfico:

x = np.linspace(0, 10, 100)
plt.plot(x, 3/2-2*x, x, x/2-1, x, (1-3*x)/4)

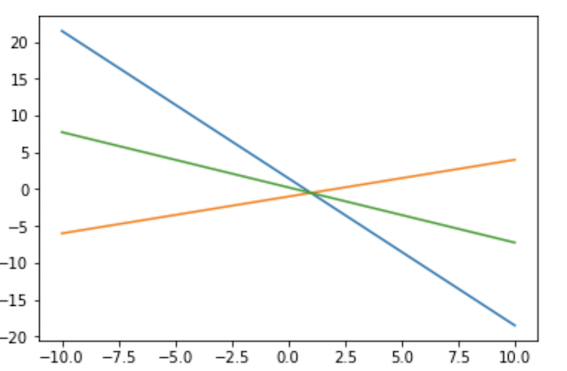

Representación gráfica del sistema del Ejemplo 3 con Python

Donde:

El eje horizontal representa la variable \(x\)
El eje vertical representa la variable \(y\)
Claramente se observa que el sistema es compatible determinado, ya que las 3 rectas intersecan en un mismo punto.

Si quisiésemos representar un sistema con 3 incógnitas, como por ejemplo el sistema del Ejemplo 1

\[\left\{\begin{matrix}x &+& y &+& 2z &=& 9\\ 2x &+& 4y &-& 3z &=& 1\\ 3x &+& 6y &-& 5z &=& 0 \end{matrix}\right.\]

ya se complica un poco más la cosa. Además, al no ser interactivo, es muy difícil que nos sea útil.

El código necesario se muestra a lo largo de las siguientes diapositivas

from mpl_toolkits.mplot3d import Axes3D

point1  = np.array([0,0,9/2])
n1 = np.array([1,1,2])

point2  = np.array([0,0,-1/3])
n2 = np.array([2,4,-3])

point3  = np.array([0,0,0])
n3 = np.array([3,6,-5])

En el chunk anterior, lo único que se ha hecho ha sido declarar un punto que cumple cada ecuación y el vector normal del plano que forma dicha ecuación.

Es decir,

point1=\(\left(0,0,\frac{9}{2}\right)\) cumple la primera ecuación ya que

\[0 + 0 +2\cdot\frac{9}{2} = 9\]

point2=\(\left(0,0,-\frac{1}{3}\right)\) cumple la segunda ecuación ya que

\[2\cdot 0+4\cdot 0-3\cdot\left(-\frac{1}{3}\right) = 1\]

point3=\(\left(0,0,0\right)\) cumple la tercera ecuación ya que

\[3\cdot 0+6\cdot 0-5\cdot 0 = 0\]

No necesariamente tienen por qué ser estos, también nos hubiese servido tomar

point1 = \((9,0,0)\)
point2 = \(\left(1/2,0,0\right)\)
point3 = \((-2,1,0)\)

Ejercicio 2. Comprobad que estos tres puntos cumplen sus respectivas ecuaciones e intentad encontrar un nuevo punto que cumpla cada una de las ecuaciones

Pasemos ahora a los vectores normales a un plano. No entraremos mucho en detalle de momento. Por tanto, una definición básica de lo que es un vector normal a un plano es la siguiente

Vector normal. El vector \(\vec{n} = (a,b,c)\) es normal a un plano si es perpendicular a éste.

Sin embargo, más que la definición, lo que nos interesa es que dada la ecuación general de un plano: \(Ax+By+Cz+D =0\), el vector normal a este plano es \(\vec{n} = (A, B, C)\)

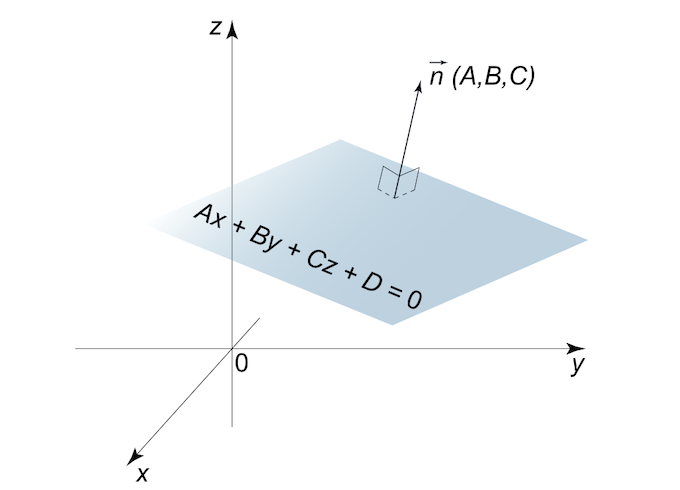

Vector normal al plano \(Ax+By+Cz+D =0\)

De ahí que los vectores normales a cada una de nuestras ecuaciones

\[\left\{\begin{matrix}x &+& y &+& 2z &-& &9& &=& 0\\ 2x &+& 4y &-& 3*z &-& &1& &=& 0\\ 3x &+& 6y &-& 5z &=& 0 \end{matrix}\right.\]

sean \[n_1 = (1,1,2),\quad n_2 = (2,4,-3)\quad n_3 = (3,6,-5)\]

D1 = -9
D2 = -1
D3 = 0

Aquí lo que hacemos es declarar los valores de \(D\), los términos independientes, para cada una de las ecuaciones, los cuales, recordemos, vienen dados por la ecuación general del plano: \(Ax+By+Cz+D = 0\)

X, Y = np.meshgrid(range(30), range(30))

En este chunk, con la función meshgrid creamos una matriz de coordenadas para la futura representación gráfica

Ahora, nos interesa saber cómo se define \(z\) en función de \(x\) e \(y\). Para ello, lo que hacemos es aislar la variable \(z\) de cada una de nuestras ecuaciones. Hecho esto, el sistema nos queda reescrito de la siguiente forma:

\[\left\{\begin{matrix}z &=& \frac{9-x-y}{2}\\ z &=& \frac{2x+4y-1}{3}\\ z &=& \frac{3x+6y}{5} \end{matrix}\right.\]

Si os fijáis, \(z\) al fin y al cabo es \[\frac{-Ax-By-D}{C}\]

Por tanto, declaramos las siguientes 3 variables en función de lo que acabamos de obtener

z1 = (-n1[0]*X - n1[1]*Y - D1)*1./n1[2]
z2 = (-n2[0]*X - n2[1]*Y - D2)*1./n2[2]
z3 = (-n3[0]*X - n3[1]*Y - D3)*1./n3[2]

Finalmente, creamos y dibujamos el correspondiente gráfico 3d

plot3d = plt.figure().gca(projection='3d')
plot3d.plot_surface(X,Y,z1, color='red')
plot3d.plot_surface(X,Y,z2, color='cyan')
plot3d.plot_surface(X,Y,z3, color='yellow')
plt.show()

que produce el siguiente resultado:

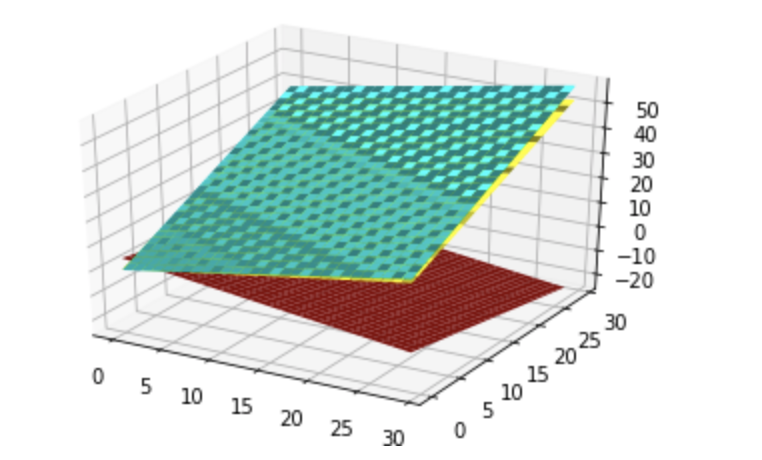

Representación gráfica del sistema del Ejemplo 1 con Python

2.4.3 Sistemas compatibles indeterminados con `Python`

Para averiguar que estamos trabajando con sistemas compatibles indeterminados podemos hacer uso de la función np.linalg.matrix_rank() para trabajar con los rangos o representar gráficamente el sistema.

Ejemplo 4

Dado el siguiente sistema de ecuaciones lineales:

\[\left\{\begin{matrix}x&+&y&-&z&=& 2\\x&-&y&+&z&=&1\\3x&+&y&-&z&=&5\end{matrix}\right.\]

Definimos las matrices del sistema

A = np.array([[1,1,-1],[1,-1,1],[3,1,-1]])
B = np.array([2,1,5])
AB = np.array([[1,1,-1,2],[1,-1,1,1],[3,1,-1,5]])

Calculemos los rangos de la matriz de coeficientes y la matriz ampliada para ver de qué tipo de sistema se trata:

np.linalg.matrix_rank(A)

np.linalg.matrix_rank(A) == np.linalg.matrix_rank(AB)

True

Hemos visto que los rangos de \(A\) y el de la matriz ampliada coinciden y son iguales a 2, pero hay 3 incógnitas. Por lo tanto, por el Teorema de Rouché-Frobenius se trata de un sistema compatible indeterminado.

Ahora, si queremos representar gráficamente el sistema, introducimos el siguiente código:

point1  = np.array([0,0,-2])
n1 = np.array([1,1,-1])

point2  = np.array([0,0,1])
n2 = np.array([1,-1,1])

point3  = np.array([0,0,-5])
n3 = np.array([3,1,-1])


#Términos independientes
D1 = -2
D2 = -1
D3 = -5

## Creamos la matriz de coordenadas
X, Y = np.meshgrid(range(-20,20), range(30))


## Calculamos z en función de x e y
z1 = (-n1[0]*X - n1[1]*Y - D1)*1./n1[2]
z2 = (-n2[0]*X - n2[1]*Y - D2)*1./n2[2]
z3 = (-n3[0]*X - n3[1]*Y - D3)*1./n3[2]

#Creamos y dibujamos el plot
plot3d = plt.figure().gca(projection='3d')
plot3d.plot_surface(X,Y,z1, color='red')
plot3d.plot_surface(X,Y,z2, color='cyan')
plot3d.plot_surface(X,Y,z3, color='yellow')
plt.show()

Y obtenemos el siguiente gráfico:

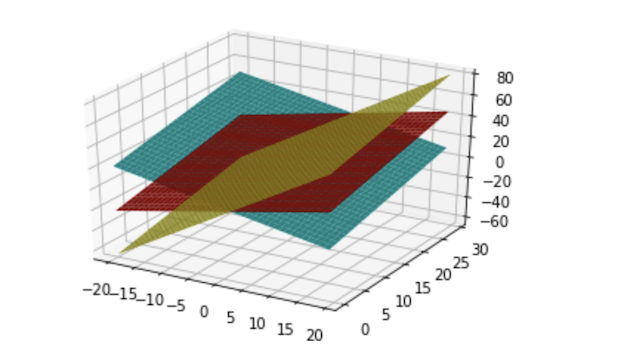

Representación gráfica del sistema del Ejemplo 4 con Python

El gráfico anterior no es tan útil como el que obteníamos con R, ya que éste al no ser interactivo puede que no nos dé la información de forma clara a la primera.

Sin embargo, se puede deducir que la intersección de los 3 planos es una recta, lo que nos hace llegar a la conclusión de que el sistema es compatible indeterminado.

Si queremos resolver un sistema compatible indeterminado, lo podemos hacer con la ayuda de la librería sympy

Además, lo podremos resolver de tres formas:

Introduciendo la lista de ecuaciones
Introduciendo la matriz ampliada
Introduciendo el sistema

Recuperando el sistema del Ejemplo 4

\[ \left\{\begin{matrix}x&+&y&-&z&=& 2\\x&-&y&+&z&=&1\\3x&+&y&-&z&=&5\end{matrix}\right. \]

Recordemos que se trata de un sistema de 3 ecuaciones con 3 incógnitas

Si lo queremos resolver introduciendo la lista de ecuaciones, habrá que modificar éstas para que todas estén igualadas a 0. Es decir, necesitamos considerar el sistema equivalente

\[\left\{\begin{matrix}x&+&y&-&z&-&2&=& 0\\x&-&y&+&z&-&1&=& 0\\3x&+&y&-&z&-&5&=& 0\end{matrix}\right.\]

linsolve([x + y - z - 2, x - y + z - 1, 3*x + y - z - 5], (x, y, z))

FiniteSet((3/2, z + 1/2, z))

Si lo queremos resolver introduciendo la matriz ampliada,

linsolve(Matrix(([1, 1, -1, 2], [1, -1, 1, 1], [3, 1, -1, 5])), (x, y, z))

FiniteSet((3/2, z + 1/2, z))

Si lo queremos hacer introduciendo el sistema,

AB = Matrix(((1, 1, -1, 2), (1, -1, 1, 1), (3, 1, -1, 5))) #Matriz ampliada
A = AB[:, :-1] #Todas las filas de todas las columnas menos la última
B = AB[:, -1]#Todas las filas de la última columna
system = A,B
linsolve(system, x, y, z)

FiniteSet((3/2, z + 1/2, z))

Como podréis observar, en los 3 casos se nos muestra una solución en función de la última variable, entendiendo que esa variable libre puede tomar cualquier valor en \(\mathbb{R}\). Eso hace que nuestra solución sea infinita.

2.4.4 Sistemas incompatibles con `Python`

¿Qué pasa si intentamos resolver un sistema incompatible con Python?

Ejemplo 5

Supongamos que nos dan el siguiente sistema de ecuaciones lineales:

\[\left\{\begin{matrix}x&+&y &=& 2\\x&-&y&=&1\\2x&+&y&=&3\end{matrix}\right.\]

Ejercicio 3.

Comprobad utilizando rangos y el Teorema de Rouché-Frobenius que se trata de un sistema incompatible.
Dibujad un plot donde se vean las 3 rectas. ¿Por qué se trata de un sistema incompatible?

Utilizando la misma función que para sistemas compatibles determinados o indeterminados con cualquiera de las 3 formas posibles obtendremos

linsolve(Matrix(([1, 1, 2], [1, -1, 1], [2, 1, 3])), (x, y))

EmptySet

Es decir, que el conjunto de soluciones es el conjunto vacío, \(\emptyset\). Esto se debe a que el sistema es incompatible y no tiene solución.

Ejercicio 4. Probad de hallar la misma solución utilizando las otras 2 formas con esta misma función.

2.5 Trabajando con `Octave`

En esta sección veremos como

Trabajar con sistemas compatibles determinados
Representar ecuaciones de un sistema lineal
Utilizar el Método de Gauss
Trabajar con sistemas compatibles indeterminados
Trabajar con sistemas incompatibles
Resolver ecuaciones matriciales

y todas estas cosas con Octave.

2.5.1 Sistemas compatibles determinados con `Octave`

Dado el sistema de ecuaciones lineales

\[\left\{\begin{matrix}a_{11}x_1+a_{12}x_2+\cdots+a_{1n}x_n & = & b_1\\ a_{21}x_1+a_{22}x_2+\cdots+a_{2n}x_n & = & b_2\\ \vdots & \ & \vdots\\ a_{n1}x_1+a_{n2}x_2+\cdots+a_{nn}x_n & = & b_n\\\end{matrix}\right.\]

Si lo pasamos a su forma matricial, \(AX = b\), podremos resolverlo de forma sencilla con la función linsolve(A,b) siempre que se trate de un sistema compatible determinado.

Dado el sistema de ecuaciones lineales, calculemos su solución:

Ejemplo 1

\[\left\{\begin{matrix} x_1 &+& x_2 &+& 2x_3 &=& 9\\ 2x_1 &+& 4x_2 &-& 3x_3 &=& 1\\ 3x_1 &+& 6x_2 &-& 5x_3 &=& 0\end{matrix}\right.\]

Se trata de un sistema de 3 ecuaciones con 3 incógnitas

A = [1 1 2; 2 4 -3; 3 6 -5];
b = [9; 1; 0];
AB = [A b];

Comprobamos que el rango de \(A\) es igual al de la ampliada, para ver si el sistema es compatible

A = [1 1 2; 2 4 -3; 3 6 -5]; b = [9; 1; 0]; AB = [A b];
rank(A)==rank(AB)

ans = 1

Ahora, comprobamos si es igual al número de incógnitas, para ver si es compatible determinado

A = [1 1 2; 2 4 -3; 3 6 -5];
rank(A) == 3

ans = 1

Acabamos de ver que, por el Teorema de Rouché-Frobenius, se trata de un sistema compatible determinado. Finalmente, pasemos a resolverlo:

A = [1 1 2; 2 4 -3; 3 6 -5]; b = [9; 1; 0];
x = linsolve(A,b)

Ejercicio 5. Comprobad que la solución es correcta.

2.5.2 Representación de sistemas con `Octave`

Dado el sistema de 2 ecuaciones lineales con 2 incógnitas,

Ejemplo 2

\[\left\{\begin{matrix}2x &+&2y&=&1\\ -x &+&y&=&2\end{matrix}\right.\]

Necesitamos aislar la variable \(y\) para poder representarlo gráficamente:

\[\left\{\begin{matrix}y&=&\frac{1-2x}{2}\\ y&=&2+x\end{matrix}\right.\]

Representamos gráficamente el sistema del siguiente modo:

x = linspace(0,10,100);
y1 = (1-2*x)/2;
y2 = 2+x;
plot(x,y1,x,y2);

y con esto, ejecutándolo en GNU Octave, obtenemos

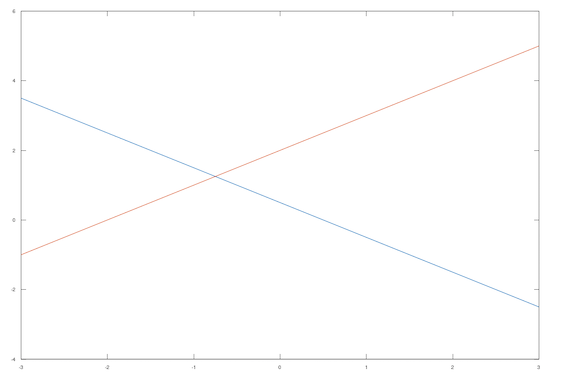

Representación gráfica del sistema del Ejemplo 2 con Octave

Donde la intersección entre las 2 rectas representa la única solución del sistema:

A = [2 2; -1 1]; b = [1; 2];
linsolve(A,b)

ans =

  -0.75000
   1.25000

Ejercicio 6. Probar que se trata de un sistema compatible determinado mediante el Teorema de Rouché-Frobenius.

Dado el sistema de 3 ecuaciones lineales con 2 incógnitas,

Ejemplo 3

\[\left\{\begin{matrix}4x_1 &+&2x_2&=&3\\ x_1 &-&2x_2&=&2\\ 3x_1 &+&4x_2&=&1\end{matrix}\right.\]

Reescribiéndolo del siguiente modo:

\[\left\{\begin{matrix}x_2&=&\frac{3-4x_1}{2}\\ x_2 &=& \frac{x_1-2}{2}\\ x_2&=&\frac{1-3x_1}{4}\end{matrix}\right.\]

su representación gráfica viene dada por

x1 = linspace(-4,4,100);
x2a = (3-4*x1)/2;
x2b = (x1-2)/2;
x2c = (1-3*x1)/4;
plot(x1,x2a,x1,x2b,x1,x2c);

Ejecutando este código en GNU Octave obtenemos el siguiente gráfico:

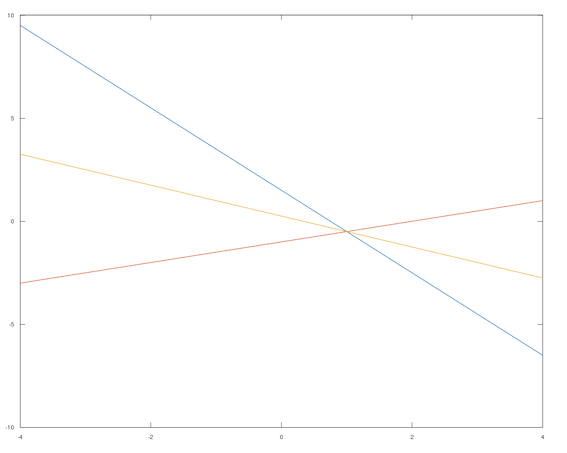

Representación gráfica del sistema del Ejemplo 3 con Octave

Si nos diesen por ejemplo un sistema de 3 ecuaciones y lo quisiésemos representar, una de las formas de hacerlo es con la función plot3 del siguiente modo:

Recuperemos el sistema del Ejemplo 1

\[\left\{\begin{matrix} x &+& y &+& 2z &=& 9\\ 2x &+& 4y &-& 3z &=& 1\\ 3x &+& 6y &-& 5z &=& 0\end{matrix}\right.\]

y aislemos la variable \(z\) de todas las ecuaciones:

\[ \left\{\begin{matrix} z &=& \frac{9-x-y}{2}\\ z &=& \frac{2x+4y-1}{3}\\ z &=& \frac{3x+6y}{5}\end{matrix}\right. \]

Introduciendo el siguiente código en GNU Octave obtenemos el plot que se muestra en la siguiente diapositiva

%planos
[x,y] = meshgrid(0:0.1:3);
z = (9-x-y)/2;
hold on
mesh(x,y,z)
z = (2*x+4*y-1)/3;
mesh(x,y,z)
z = (3*x+6*y)/5;
mesh(x,y,z)
%Punto de interseccion
plot3(1,2,3,'ro','markersize',5,'markerfacecolor','r');
hold off
view(120,30)

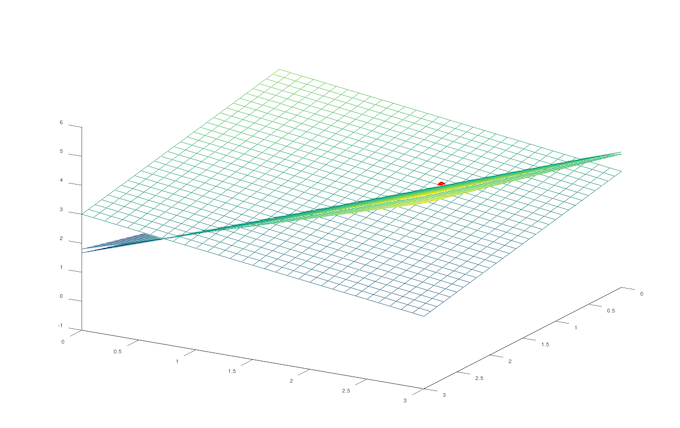

Representación gráfica del sistema del Ejemplo 1 con Octave

2.5.3 Método de Gauss con `Octave`

Hay una función que nos proporciona Octave que lo que hace es calcular la matriz escalonada reducida de la matriz que introduzcamos por parámetro.

Esta función es rref y funciona del siguiente modo:

Si recuperamos el sistema del Ejemplo 1

\[\left\{\begin{matrix} x &+& y &+& 2z &=& 9\\ 2x &+& 4y &-& 3z &=& 1\\ 3x &+& 6y &-& 5z &=& 0\end{matrix}\right.\]

la forma matricial del sistema viene dada por

A = [1 1 2; 2 4 -3; 3 6 -5];
b = [9; 1; 0];
AB = [A b];

Entonces, la función rref aplicada a la matriz ampliada nos devuelve

A = [1 1 2; 2 4 -3; 3 6 -5]; b = [9; 1; 0]; AB = [A b];
rref(AB)

ans =

   1.00000   0.00000   0.00000   1.00000
   0.00000   1.00000   0.00000   2.00000
   0.00000   0.00000   1.00000   3.00000

2.5.4 Sistemas compatibles indeterminados con `Octave`

Ejemplo 4

Dado el siguiente sistema de ecuaciones lineales:

\[\left\{\begin{matrix}x&+&y&-&z&=& 2\\x&-&y&+&z&=&1\\3x&+&y&-&z&=&5\end{matrix}\right.\]

Se trata de un sistema de 3 ecuaciones con 3 incógnitas

Si lo pasamos a su forma matricial, tendremos

A = [1 1 -1; 1 -1 1; 3 1 -1];
b = [2; 1; 5];
AB = [A b];

Calculando ahora los rangos de la matriz de coeficientes y la matriz ampliada

A = [1 1 -1; 1 -1 1; 3 1 -1]; b = [2; 1; 5]; AB = [A b];
rango = rank(A)
rank(A) == rank(AB)

rango =  2
ans = 1

Entonces, como los rangos son iguales pero difieren del número de incógnitas (el rango de ambas matrices es dos mientras que el número total de incógnitas es 3), por el Teorema de Rouché-Frobenius podemos concluir que se trata de un sistema compatible indeterminado.

Otra forma de verlo, sería haciendo uso de la función rref:

A = [1 1 -1; 1 -1 1; 3 1 -1]; b = [2; 1; 5]; AB = [A b];
rref(AB)

ans =

   1.00000   0.00000   0.00000   1.50000
   0.00000   1.00000  -1.00000   0.50000
   0.00000   0.00000   0.00000   0.00000

El anterior resultado nos indica que tenemos lo siguiente:

\[\begin{matrix}x &=&1.5\\ y-z &=& 0.5\\ z\in\mathbb{R}\end{matrix}\]

Con lo cual, tenemos un conjunto infinito de soluciones

\[ \{(x,y,z)\in\mathbb{R}^3\ :\ x = 1.5,\ y = 0.5+z,\ z\in\mathbb{R}\} \]

Otra opción sería representar gráficamente el sistema e intentar intuir de qué tipo se trata.

Para ello, recordemos que necesitamos el sistema en la forma siguiente:

\[ \left\{\begin{matrix}z&=& x+y-2\\z&=&1-x+y\\z&=&3x+y-5\end{matrix}\right. \]

%planos
[x,y] = meshgrid(0:0.1:3);
z = x+y-2;
hold on
mesh(x,y,z)
z = 1-x+y;
mesh(x,y,z)
z = 3*x+y-5;
mesh(x,y,z)
hold off
view(120,30)

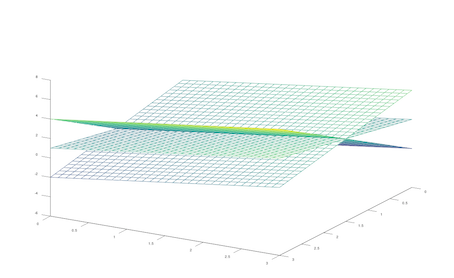

Representación gráfica del sistema del Ejemplo 4 con Octave

2.5.5 Sistemas incompatibles con `Octave`

Ejemplo 5

Dado el sistema

\[\left\{\begin{matrix}x_1&+&x_2&=&2\\ x_1&-&x_2&=&1\\2x_1&+&x_2&=&3\end{matrix}\right.\]

Pasémoslo a su forma matricial para ver de qué tipo de sistema se trata:

A = [1 1; 1 -1; 2 1]; b = [2; 1; 3]; AB = [A b];

Estudiando los rangos, vemos que el de la matriz de coeficientes y el de la matriz ampliada son diferentes

A = [1 1; 1 -1; 2 1]; b = [2; 1; 3]; AB = [A b];
rank(A) == rank(AB)

ans = 0

Por tanto, el Teorema de Rouché-Frobenius nos dice que el sistema de este ejemplo es incompatible

Por otro lado, también se puede ver gráficamente. Primero, reescribimos el sistema del siguiente modo, de forma que tengamos la variable \(x_2\) aislada

\[\left\{\begin{matrix}x_2&=&2-x_1\\ x_2&=&x_1-1\\x_2&=&3-2x_1\end{matrix}\right.\]

x1 = linspace(0,3,100);
x2a = 2-x1;
x2b = x1-1;
x2c = 3-2*x1;
plot(x1,x2a,x1,x2b,x1,x2c);

lo que produce el siguiente plot

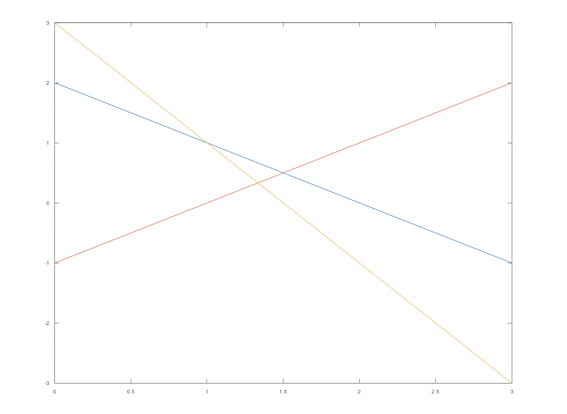

Representación gráfica del sistema del Ejemplo 5 con Octave

Finalmente, si utilizásemos la función rref(), obtendríamos

A = [1 1; 1 -1; 2 1]; b = [2; 1; 3]; AB = [A b];
rref(AB)

donde vemos que la última fila lo que nos está diciendo es que \(0=1\), lo cual es falso. Esto es lo que nos lleva a concluir que el sistema no tiene solución. Con lo cual, el sistema es incompatible.

2.5.6 Ecuaciones matriciales con `Octave`

Dada una ecuación matricial, si la tenemos de la siguiente forma \(AX = B\), donde \(A,B\) son matrices, entonces la podemos resolver en la mayoría de los casos haciendo uso de la función linsolve(A,B)

Ejemplo 6

Sea la ecuación matricial \[AX + 3B = (C+D)X+3D+10I_2\] donde

\[A =\begin{pmatrix}0 & 4\\2 & 1\end{pmatrix},\quad B =\begin{pmatrix}1 & -1\\ 2 & 3\end{pmatrix},\quad C =\begin{pmatrix}1 & 2\\ 3 & -2\end{pmatrix},\]

\[D =\begin{pmatrix}-2 & 1\\ -1 & 1\end{pmatrix},\quad I_2 =\begin{pmatrix}1 & 0\\ 0 & 1\end{pmatrix}\]

Pasando los términos multiplicados por \(X\) a la izquierda y los que no a la derecha, obtenemos

\[AX-(C+D)X = 3D-3B+10I_2\]

Sacando factor común \(X\) por la derecha en el primer término y factor común 3 en el segundo término, tenemos

\[(A-(C+D))X = 3(D-B)+10I_2\]

Nuestras matrices son:

A = [0 4; 2 1];
B = [1 -1; 2 3];
C = [1 2; 3 -2];
D = [-2 1; -1 1];
I = [1 0; 0 1];

La matriz que multiplica a \(X\), a la que llamaremos \(M\) y la matriz \(N\) son:

A = [0 4; 2 1]; B = [1 -1; 2 3]; C = [1 2; 3 -2];
D = [-2 1; -1 1]; I = [1 0; 0 1];
M = A-(C+D);
N = 3*(D-B)+10*I;

Una vez calculadas \(M\) y \(N\), tenemos la ecuación matricial de la forma \(MX = N\). Entonces, la podemos resolver realizando lo siguiente:

A = [0 4; 2 1]; B = [1 -1; 2 3]; C = [1 2; 3 -2];
D = [-2 1; -1 1]; I = [1 0; 0 1];
M = A-(C+D); N = 3*(D-B)+10*I;
X = linsolve(M,N)

X =

   5.5000   4.0000
  -4.5000   2.0000

Ecuaciones y Sistemas Lineales con R, Python y Octave

2.3 Trabajando con R

2.3.1 Sistemas compatibles determinados con R

2.3.2 Representación de sistemas con R

2.3.3 Método de Gauss con R

2.3.4 Sistemas compatibles indeterminados con R

2.3.5 Sistemas incompatibles con R

2.3.6 Ecuaciones matriciales con R

2.4 Trabajando con Python

2.4.1 Sistemas compatibles determinados con Python

2.4.2 Representación de sistemas con Python

2.4.3 Sistemas compatibles indeterminados con Python

2.4.4 Sistemas incompatibles con Python

2.5 Trabajando con Octave

2.5.1 Sistemas compatibles determinados con Octave

2.5.2 Representación de sistemas con Octave

2.5.3 Método de Gauss con Octave

2.5.4 Sistemas compatibles indeterminados con Octave

2.5.5 Sistemas incompatibles con Octave

2.5.6 Ecuaciones matriciales con Octave

2.3 Trabajando con `R`

2.3.1 Sistemas compatibles determinados con `R`

2.3.2 Representación de sistemas con `R`

2.3.3 Método de Gauss con `R`

2.3.4 Sistemas compatibles indeterminados con `R`

2.3.5 Sistemas incompatibles con `R`

2.3.6 Ecuaciones matriciales con `R`

2.4 Trabajando con `Python`

2.4.1 Sistemas compatibles determinados con `Python`

2.4.2 Representación de sistemas con `Python`

2.4.3 Sistemas compatibles indeterminados con `Python`

2.4.4 Sistemas incompatibles con `Python`

2.5 Trabajando con `Octave`

2.5.1 Sistemas compatibles determinados con `Octave`

2.5.2 Representación de sistemas con `Octave`

2.5.3 Método de Gauss con `Octave`

2.5.4 Sistemas compatibles indeterminados con `Octave`

2.5.5 Sistemas incompatibles con `Octave`

2.5.6 Ecuaciones matriciales con `Octave`
